La réponse courte à la question « qu'est-ce que le carton ondulé » est la suivante : il s'agit d'un matériau d'emballage léger mais résistant, obtenu en assemblant des feuilles de papier plates avec une feuille de papier mise en forme ondulée entre elles. Les feuilles plates s'appellent la couverture (liner), tandis que la couche intérieure ondulée s'appelle la cannelure (fluting) ou papier cannelé central, et ces couches sont le plus souvent collées entre elles avec un adhésif à base d'amidon. Cette structure apparemment simple constitue la véritable ingénierie qui détermine le comportement de la boîte lors du transport, en entrepôt et devant le rayon. Pour prendre la bonne décision, il ne faut pas se fier à l'apparence de la boîte ; il faut considérer ensemble le poids du produit, les conditions de transport, le type de cannelure, le nombre de couches, les dimensions et les exigences d'impression.
Chez Kosapack, nous abordons le carton ondulé non pas comme un nom de matériau, mais comme une décision de performance. Ce guide explique comment fonctionne le carton ondulé, ce que signifient les types de cannelures, quelle structure est pertinente dans quel secteur et quels critères doivent être évalués ensemble lors du choix. Notre objectif est de vous aider à arriver à l'étape du devis avec les bonnes questions.
Table des matières
Comment fonctionne le carton ondulé ?
La résistance du carton ondulé ne provient pas de l'épaisseur du matériau, mais de la structure en forme d'arche créée par la feuille de papier ondulée. Le profil de cannelure assure un soutien continu entre deux feuilles de papier plates. Selon les données de FEFCO, les arches reliées formées par la structure ondulée confèrent au matériau de la rigidité et une résistance à la charge. C'est pourquoi il devient beaucoup plus rigide qu'un papier plat, supporte mieux les charges verticales et offre une résistance supplémentaire aux chocs et à l'écrasement.
Les poches d'air entre les cannelures créent également un effet d'isolation limité, et toute cette protection est obtenue avec un faible poids. C'est pourquoi penser au carton ondulé comme à un « carton épais » est trompeur. La performance du matériau découle du fonctionnement conjoint de la qualité du papier et de la géométrie de la cannelure ; maintenir l'un constant tout en modifiant l'autre peut complètement changer le résultat.

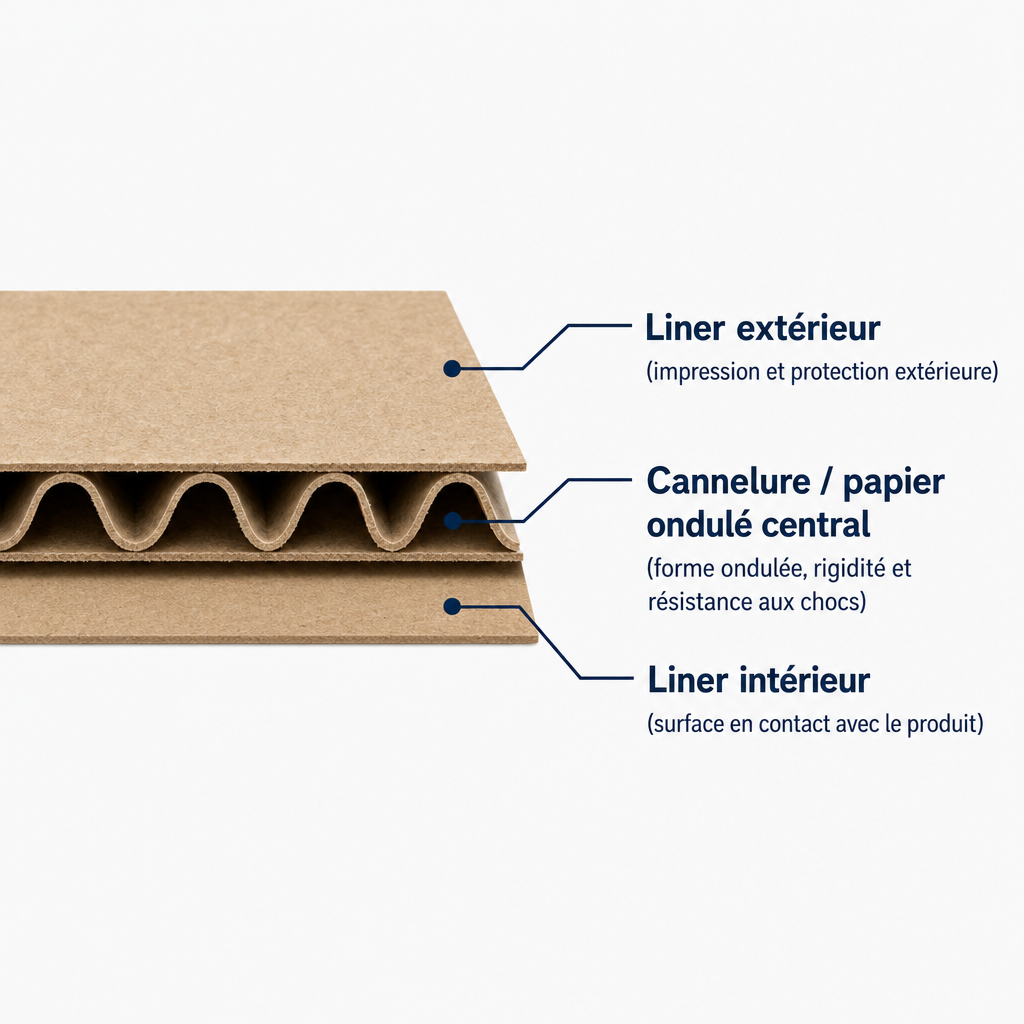

La structure du carton ondulé et le nombre de couches
Un carton ondulé simple cannelure standard est composé de trois couches de papier de base. La couverture extérieure constitue la surface d'impression et la couche de protection extérieure, la cannelure assure la rigidité et la portance grâce à sa forme ondulée, tandis que la couverture intérieure constitue la surface tournée vers le produit. Ces trois couches forment ensemble la structure appelée « simple cannelure ».
| Couche | Fonction |
|---|---|
| Couverture extérieure | Surface d'impression, protection contre les agressions extérieures et contribution à la forme de la boîte |
| Cannelure / papier cannelé central | Rigidité, portance et résistance aux chocs grâce à la forme ondulée |
| Couverture intérieure | Surface tournée vers le produit et contribution à l'intégrité structurelle |
Lorsqu'une résistance plus élevée est nécessaire, plusieurs couches ondulées et couvertures peuvent être utilisées ensemble. FEFCO indique qu'il existe sur le marché, outre les structures simple, double et triple cannelure, une structure simple face (single face) composée d'une couche ondulée collée à une seule couverture. En pratique, la décision se réduit généralement au nombre de couches. La structure simple cannelure est fréquemment utilisée pour les boîtes extérieures de produits légers et de poids moyen, les envois e-commerce et les emballages d'expédition généraux. La structure double cannelure comporte deux couches ondulées et une couverture supplémentaire qui les sépare ; elle est envisagée pour les produits plus lourds, le transport sur longue distance ou les situations à fort risque de gerbage. La structure triple cannelure intervient quant à elle dans les emballages de service lourd nécessitant une haute résistance au transport et au gerbage.
Cependant, considérer automatiquement la triple cannelure comme « la plus sûre » est une erreur. Comme elle est plus épaisse et plus lourde, le volume de stockage, le volume facturé (desi), la facilité de pliage et le coût doivent être pesés ensemble. Si vous souhaitez approfondir les différences structurelles entre les types de boîtes, notre guide qu'est-ce qu'une boîte en carton et quelles sont ses caractéristiques constitue une référence complémentaire.
Les types de cannelures et à quoi servent-ils ?
Le type de cannelure exprime la hauteur du papier cannelé central et le nombre de cannelures par unité de longueur. Plus la cannelure est grande, plus la capacité de la boîte à absorber les chocs et à créer du volume augmente ; plus la cannelure est petite, plus le lissé de la surface et l'aptitude à l'impression ressortent. Selon les données techniques de FEFCO, pour les types de cannelures courants, les hauteurs approximatives sont d'environ 4,8 mm pour la cannelure A, 3,6 mm pour la cannelure C, 2,4 mm pour la cannelure B et 1,2 mm pour la cannelure E. Les profils de micro-cannelures tels que F, G et N se situent quant à eux dans une plage d'environ 0,5 à 0,8 mm.
| Type de cannelure | Hauteur approximative | Caractéristique marquante | Domaine d'évaluation typique |
|---|---|---|---|
| Cannelure A | 4,8 mm | Volume élevé et absorption des chocs | Produits volumineux nécessitant une forte protection |
| Cannelure C | 3,6 mm | Équilibre protection–rigidité | Boîtes d'expédition et de transport générales |
| Cannelure B | 2,4 mm | Cannelures serrées, surface lisse | Boîtes compactes, travaux nécessitant une bonne surface |
| Cannelure E | 1,2 mm | Structure fine, surface adaptée à l'impression | Boîte intérieure, petit produit, emballage de marque |
| Micro F/G/N | 0,5–0,8 mm | Profil fin, lissé de surface | Produit léger, solutions imprimées et multicouches |
Ce tableau n'est pas une règle du type « choisissez toujours telle cannelure ». Pour un produit lourd, il ne suffit pas de regarder uniquement la hauteur de la cannelure ; le poids du produit, la dimension de la boîte, le sens de transport, la durée de gerbage, l'exposition à l'humidité et les éléments de support intérieurs doivent aussi être pris en compte. Dans certaines applications, deux types de cannelures différents peuvent être utilisés ensemble. Par exemple, une grande cannelure assurant la résistance sur la couche extérieure, tandis qu'une micro-cannelure plus fine est préférée sur la surface intérieure ou d'impression. Cette approche combinée renforce la résistance de la boîte extérieure tout en lissant la surface d'impression, réduit le mouvement du produit dans la boîte et établit un équilibre de performance sans recourir à un seul matériau épais.
Quelle structure est pertinente dans quel secteur ?
Le carton ondulé ne se limite pas aux colis d'expédition bruns standard ; il s'adapte à différents secteurs en modifiant les options de structure, de cannelure et d'impression. Dans les envois e-commerce et DTC, tout en assurant la protection de base contre les risques de chocs, d'écrasement et de gerbage pendant le transport, la boîte peut, grâce à l'impression extérieure, l'impression intérieure et une dimension sur mesure, se transformer en un point de contact de marque. Ici, les premières questions à se poser sont de savoir si le produit laisse du vide dans la boîte, si la dimension de la boîte augmente inutilement le volume facturé et si un calage intérieur ou un séparateur est nécessaire. Nous proposons les boîtes en carton ondulé à la fois dans la catégorie des boîtes industrielles résistantes et en tant que boîtes d'expédition à impression intérieure pour les envois e-commerce de marque.
Dans le transport et la logistique, la priorité est le produit avant l'effet visuel. La dimension extérieure de la boîte, le type de cannelure, la résistance des arêtes et le mode de fermeture déterminent conjointement la performance de transport. Dans les conceptions normalisées, les codes FEFCO sont utilisés ; ces codes aident à définir clairement les formes de boîtes entre différents fournisseurs. En stockage et en expédition, le comportement de la boîte sur le rayon et la palette est aussi important que sa résistance lors de la première utilisation. Le gerbage prolongé, une forte humidité et une boîte partiellement remplie augmentent le risque de déformation ; c'est pourquoi la résistance à l'écrasement des arêtes, la dimension de la base et l'agencement sur palette doivent être planifiés ensemble.
Dans les cosmétiques, les bougies et les soins personnels, le carton ondulé est le plus souvent utilisé comme boîte de transport extérieure ou comme structure de protection maintenant les produits ensemble. Pour une bougie contenant un bocal en verre, il ne suffit pas d'épaissir la boîte ; un séparateur ou un logement intérieur moulé qui maintient le produit est nécessaire. Pour détailler la décision d'emballage dans les produits cosmétiques, vous pouvez consulter notre guide conseils de marque pour choisir une boîte cosmétique.
Dans l'alimentaire et les boissons, le carton ondulé peut être utilisé comme colis de transport extérieur, boîte multi-produits ou emballage de coffret cadeau. Cependant, le carton ondulé standard ne doit pas être considéré comme suffisant pour les surfaces en contact direct avec les aliments. Le règlement n° 1935/2004 de l'Union européenne établit des règles de sécurité pour les matériaux destinés à entrer en contact avec les aliments ou susceptibles de transférer des composants aux aliments en usage normal. En Turquie également, le transfert d'encre d'impression, l'utilisation de papier recyclé et la finalité de contact doivent être examinés séparément ; c'est pourquoi, dans le brief, au lieu de dire « boîte en carton ondulé », il faut indiquer clairement le scénario d'utilisation, la surface de contact et la durée de contact.
Dans l'électronique, le carton ondulé peut être utilisé comme boîte extérieure, mais pour les produits sensibles, se fier uniquement à la boîte extérieure n'est pas correct. Les risques de chocs, de mouvement du produit dans la boîte, d'électricité statique et de rayures de surface sont résolus avec un moule, une mousse ou un logement intérieur. Dans la mode, les bijoux et les cadeaux d'entreprise, le carton ondulé constitue généralement la couche de transport et de protection extérieure plutôt que la boîte de présentation principale : à l'intérieur une boîte en carton, à l'extérieur une boîte d'expédition en carton ondulé imprimée. Cet assemblage hybride préserve l'expérience de déballage premium tout en apportant une résistance supplémentaire au transport. Pour examiner les différences entre une boîte en carton et une structure pliante, notre article qu'est-ce qu'une boîte pliante et ses domaines d'utilisation peut vous aider.
Quels critères examiner lors du choix du carton ondulé ?
Le bon matériau se détermine non pas par une seule variable, mais par l'évaluation conjointe de plusieurs critères. Deux produits de même dimension extérieure peuvent avoir des besoins de protection différents ; un article textile léger et une bouteille en verre ne doivent pas être emballés avec la même cannelure et la même structure intérieure. C'est pourquoi le poids net et brut du produit, le niveau de fragilité, la présence éventuelle de liquide, la sensibilité de la surface et le besoin de fixation dans la boîte doivent figurer dans les premières lignes du brief.
Le canal de distribution est le deuxième facteur déterminant. La livraison en magasin, l'expédition palettisée, l'envoi à l'utilisateur final par transporteur et le transport à l'export créent des risques différents ; le choix de la boîte doit couvrir toute la chaîne de distribution du produit. La dimension de la boîte et le vide constituent aussi une décision distincte : une boîte trop grande exige plus de matériau et de calage, une boîte trop petite comprime le produit. La solution idéale est une dimension aussi proche que possible du produit mais tenant compte des tolérances de production et de la structure de protection intérieure. Nous concevons des dimensions et des structures parfaitement adaptées au produit ; nous considérons ensemble la taille, le poids et le canal de distribution dans l'analyse des spécifications.
Le type de cannelure et le nombre de couches influencent le potentiel de volume, de surface et de résistance, mais un matériau plus épais n'est pas toujours meilleur. Une boîte plus épaisse que nécessaire augmente le volume facturé, accroît l'espace de stockage, rend le pliage et la fermeture plus difficiles, augmente le coût et crée des contraintes sur la surface d'impression. Pour l'impression et l'apparence de la marque, le choix doit être fait en fonction de la quantité, du nombre de couleurs, du besoin de personnalisation, de la surface et de la fidélité des couleurs ; pour les marques premium, il est important de contrôler la décision d'impression sur un échantillon physique. Pour comparer les méthodes d'impression, vous pouvez consulter notre guide comparaison entre l'impression offset et l'impression numérique.
L'humidité et l'environnement extérieur ne doivent pas non plus être négligés. Les matériaux à base de papier sont sensibles à l'humidité ; s'il s'agit d'une utilisation en chaîne du froid, en entrepôt à forte humidité ou avec des produits liquides, le revêtement de surface et le choix du papier sont évalués. Au lieu d'expressions générales comme « imperméable », il faut définir pendant combien de temps et dans quelles conditions l'emballage sera utilisé. Enfin, l'objectif de durabilité ne peut pas s'évaluer en regardant seulement le nom du matériau ; l'impression, la pelliculage, la fenêtre plastique, l'adhésif, le revêtement et la contamination du produit affectent le processus de recyclage. Le contenu du papier utilisé, le taux de fibres certifiées, les composants composites et la facilité de séparation après usage doivent être examinés ensemble. Nous travaillons sur les papiers recyclables, les solutions réduisant le plastique, les matériaux certifiés, les audits de fournisseurs et le reporting de l'empreinte carbone.
Comment contrôler la résistance ?
L'apparence de la boîte ne fournit pas à elle seule une information suffisante sur la résistance ; avant la production, la performance du matériau et de la boîte doit être vérifiée par des tests appropriés. La résistance à l'écrasement des arêtes, c'est-à-dire l'ECT (Edge Crush Test), mesure la résistance à la compression du carton ondulé dans le sens des arêtes et est déterminante notamment pour les boîtes gerbées les unes sur les autres. Parmi les normes publiées par TAPPI pour les conteneurs d'expédition en fiberboard figurent les méthodes de test à la fois de résistance à l'éclatement et de résistance à l'écrasement des arêtes du carton ondulé.
La résistance à l'éclatement concerne la résistance à la déchirure face à la pression exercée sur la surface du matériau et donne une idée des chocs pointus, du frottement ou de la pression exercée sur la surface extérieure ; TAPPI répertorie ce test dans le cadre de la norme T 810. Le test de compression de boîte mesure quant à lui le comportement de la boîte finie face à une charge appliquée par le haut et est important pour l'expédition palettisée, le stockage prolongé et les produits lourds. Pour les boîtes e-commerce, les risques de chute, de vibration, de choc et de frottement sont en outre évalués ensemble. Si le produit bouge à l'intérieur de la boîte, repenser l'agencement intérieur donne un meilleur résultat que simplement épaissir le carton.
Erreurs de choix fréquentes
L'erreur la plus courante est de regarder uniquement le grammage. Le grammage du papier n'explique pas à lui seul la performance de la boîte ; le type de cannelure, la structure des couches, les propriétés du papier, la dimension de la boîte et les points d'assemblage sont également déterminants. La deuxième erreur fréquente est de choisir automatiquement le matériau le plus épais. Une boîte plus épaisse n'est pas toujours plus sûre ni plus économique ; une utilisation inutile de matériau augmente les coûts de transport, de stockage et de production.
La troisième erreur est de négliger la protection intérieure. Un produit fragile qui bouge à l'intérieur malgré une boîte extérieure solide subira des dommages ; la conception du séparateur, du logement ou du calage est aussi importante que la structure de la boîte. La quatrième erreur est d'approuver l'impression sans échantillon. La texture de la surface ondulée, la couleur du papier et la méthode d'impression modifient la perception des couleurs ; avant la production en série, un processus d'échantillon physique ou de validation des couleurs doit être mené. La cinquième erreur est de présumer du contact alimentaire. Le transport de produits alimentaires dans une boîte extérieure et l'emballage en contact direct avec les aliments ne sont pas soumis aux mêmes exigences. La dernière erreur est de déterminer la dimension uniquement en fonction de la taille du produit. À la dimension du produit, il faut ajouter la protection intérieure, la marge de fermeture, la tolérance de production et le sens de transport ; sinon la boîte comprime le produit ou crée un vide excessif.
Planifier une boîte en carton ondulé avec Kosapack
Les informations que vous partagez lors de la demande de devis pour une boîte en carton ondulé accélèrent directement le processus. Lorsque le nom du produit et son domaine d'utilisation, les dimensions et le poids du produit, le caractère fragile ou la présence de liquide, la quantité estimée mensuelle ou ponctuelle, le besoin de protection à l'intérieur de la boîte, le scénario transport-magasin-palette, les surfaces d'impression et les fichiers de marque, la date de livraison cible ainsi que les exigences de durabilité ou de contact alimentaire figurent dans le premier brief, nous proposons la bonne structure dès le premier tour.
Nous coordonnons le dimensionnement sur mesure, la conception structurelle et graphique, le prototype, la production gérée, le contrôle qualité et la logistique au sein d'un modèle de service unique. Nous offrons un cadre de 24 heures pour le devis et de 7 à 15 jours ouvrés pour l'échantillon physique ; les délais réels doivent être précisés selon les caractéristiques du projet. Si votre produit a besoin à la fois d'une expérience de déballage premium et d'une résistance au transport, nous pouvons concevoir ensemble une combinaison de boîte extérieure ondulée avec une structure intérieure imprimée ou une boîte en carton.
Questions fréquemment posées
Quelle est la différence entre le carton ondulé et le carton ?
Le carton est généralement une plaque à base de papier à une seule couche ou plus compacte. Dans le carton ondulé, en revanche, des couvertures plates sont assemblées avec une couche centrale ondulée. Cette structure ondulée offre une rigidité et une protection plus élevées pour un faible poids.
Le carton ondulé est-il résistant à l'eau ?
Le carton ondulé standard n'est pas imperméable. L'humidité, l'eau et une forte hygrométrie réduisent la résistance. Dans ces conditions, le type de papier, le revêtement, la durée d'utilisation et le scénario de contact avec le produit doivent être évalués séparément.
Le carton ondulé est-il recyclable ?
Le carton ondulé à base de papier peut intégrer le flux de recyclage du papier dans des conditions de collecte et de tri appropriées. Cependant, le pelliculage plastique, la fenêtre, un revêtement intense, l'adhésif et la contamination du produit peuvent affecter l'aptitude au recyclage.
Quel type de cannelure faut-il utiliser pour l'e-commerce ?
Un seul type de cannelure n'est pas correct pour tous les produits e-commerce. Pour les produits petits et légers, on considère les cannelures fines ; pour les produits nécessitant une plus grande résistance aux chocs ou au gerbage, des cannelures plus hautes ou combinées. La décision se prend en fonction du poids du produit, de la fragilité, de la dimension de la boîte et de la durée de transport.
Faut-il préférer une boîte en carton ondulé ou une boîte en carton ?
Le carton ondulé ressort généralement pour le transport, l'expédition et la protection extérieure ; tandis que la boîte en carton ressort pour la présentation premium, l'apparence en rayon et l'expérience de marque. Si le produit a besoin des deux, les deux structures peuvent être utilisées ensemble.
